常見SMT貼片元器件封裝類型與識別

時間:2021-03-30| 作者:admin


封裝類型是元件的外觀尺寸和形狀的集合,它是元件的重要屬性之一。相同電子參數的元件可能有不同的封裝類型。廠家按照相應封裝標準生產元件以保證元件的裝配使用和特殊用途。

由于封裝技術日新月異且封裝代碼暫無[敏感詞]標準,本指導只給出通用的電子元件封裝類型和圖示,與SMT工序無關的封裝暫不涉及。

 常見SMT封裝

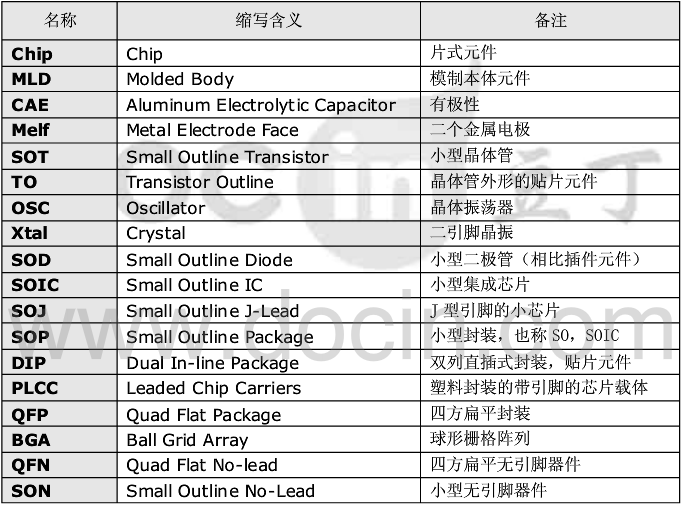

以公司內部產品所用元件為例,如下表:


通常封裝材料為塑料,陶瓷。元件的散熱部分可能由金屬組成。元件的引腳分為有鉛和無鉛區別。

SMT封裝圖示索引

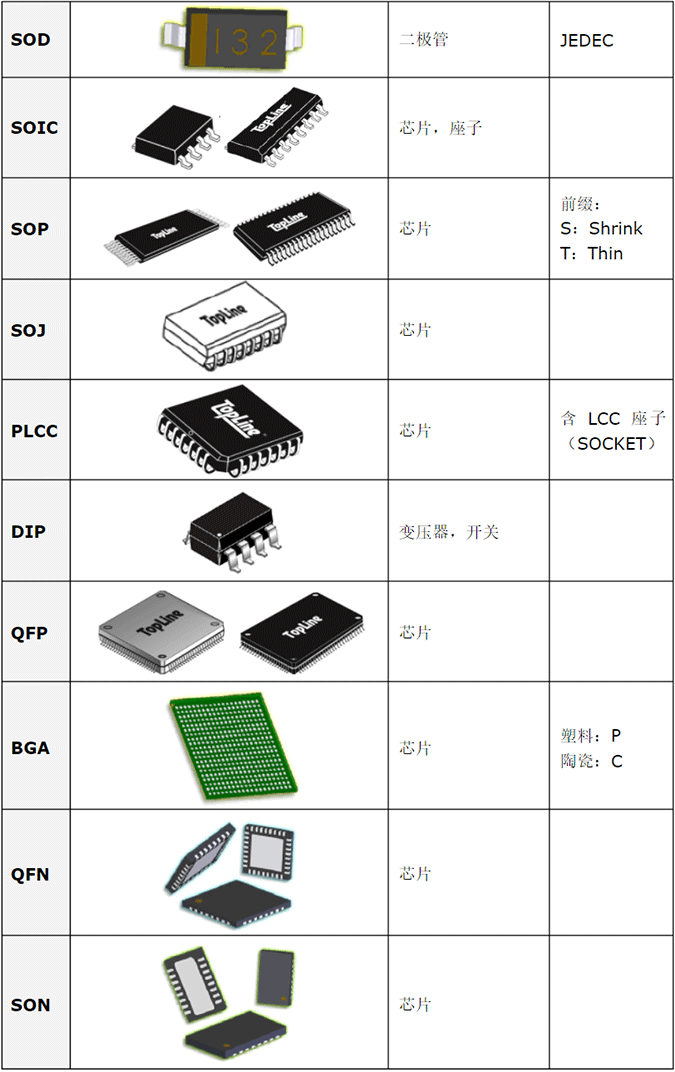

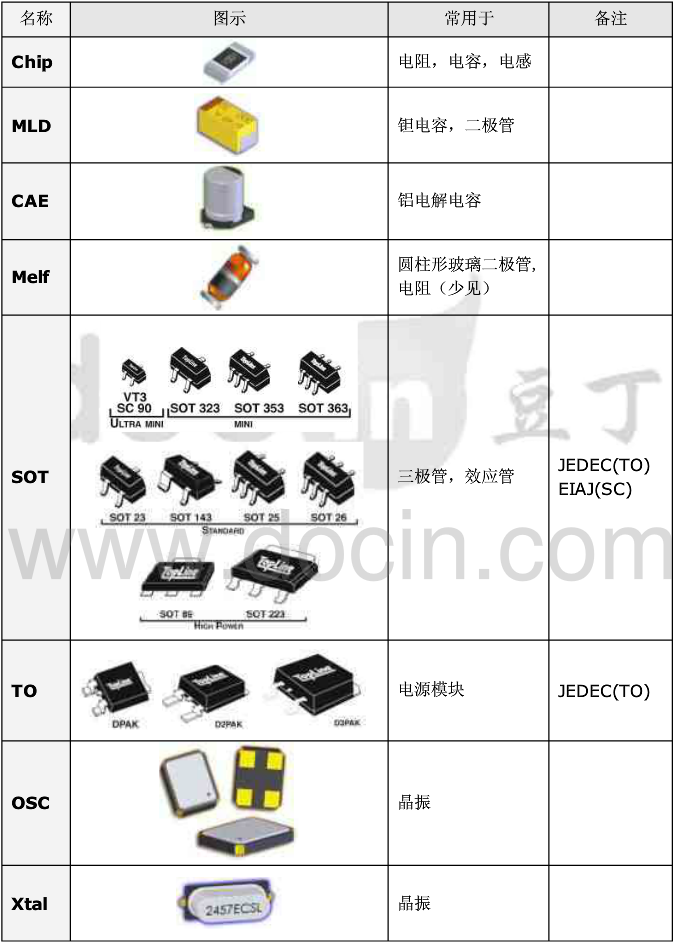

以公司內部產品所用元件為例,如下圖示:


常見封裝的含義



  1. QFN(quad flat non-leaded Package):四側無引腳扁平封裝
  2. 現在多稱為L(zhǎng)CC。QFN是日本電子機械工業會規定的名稱。封裝四側配置有電極觸點,由于無引腳,貼裝占有面積比QFP小,高度比QFP低。但是,當印刷基板與封裝之間產生應力時,在電極接觸處就不能得到緩解。因此電極觸點難于作到QFP 的引腳那樣多,一般從14 到100左右。材料有陶瓷和塑料兩種。當有LCC 標記時基本上都是陶瓷QFN。電極觸點中心距1.27mm。塑料QFN是以玻璃環氧樹脂印刷基板基材的一種低成本封裝。電極觸點中心距除1.27mm 外,還有0.65mm 和0.5mm兩種。這種封裝也稱為塑料LCC、PCLC、P-LCC 等。
  3. QFP(quad flat Package):四側引腳扁平封裝引腳中心距有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm 等多種規格。0.65mm中心距規格中多引腳數為304。日本將引腳中心距小于0.65mm 的QFP稱為QFP(FP)。但現在日本電子機械工業會對QFP的外形規格進行了重新評價。在引腳中心距上不加區別,而是根據封裝本體厚度分為QFP(2.0mm~3.6mm厚)、LQFP(1.4mm 厚)和TQFP(1.0mm 厚)三種。 另外,有的LSI 廠家把引腳中心距為0.5mm 的QFP 專門稱為收縮型QFP或SQFP、VQFP。但有的廠家把引腳中心距為0.65mm 及0.4mm 的QFP 也稱為SQFP,至使名稱稍有一些混亂。
  4. QFP的缺點是,當引腳中心距小于0.65mm 時,引腳容易彎曲。為了防止引腳變形,現已出現了幾種改進的QFP品種。如封裝的四個角帶有樹指緩沖墊的BQFP(見BQFP);帶樹脂保護環覆蓋引腳前端的GQFP(見GQFP);在封裝本體里設置測試凸點、放在防止引腳變形的專用夾具里就可進行測試的TPQFP(見TPQFP)。在邏輯LSI方面,不少開發品和高可靠品都封裝在多層陶瓷QFP 里。引腳中心距小為0.4mm、引腳數多為348的產品也已問世。此外,也有用玻璃密封的陶瓷QFP(見Gerqad)。
  5. 表面貼裝型封裝之一,引腳從四個側面引出呈海鷗翼(L)型?;挠刑沾?、金屬和塑料三種。從數量上看,塑料封裝占絕大部分。當沒有特別表示出材料時,多數情況為塑料QFP。塑料QFP是普及的多引腳LSI 封裝。不僅用于微處理器,門陳列等數字邏輯LSI 電路,而且也用于VTR 信號處理、音響信號處理等模擬LSI電路。
  6. SO(small out-line):SOP 的別稱。世界上很多半導體廠家都采用此別稱。
  7. SOIC(small out-line IC):SOP 的別稱(見SOP)。。
  8. SOJ(Small Out-Line J-Leaded Package):J 形引腳小外型封裝
  9. 引腳從封裝兩側引出向下呈J字形,故此得名。通常為塑料制品,多數用于DRAM 和SRAM 等存儲器LSI 電路,但絕大部分是DRAM。用SOJ封裝的DRAM 器件很多都裝配在SIMM上。引腳中心距1.27mm,引腳數從20 至40(見SIMM)。
  10. SOP(small Out-Line Package):小外形封裝
  11. 引腳從封裝兩側引出呈海鷗翼狀(L字形)。材料有塑料和陶瓷兩種。另外也叫SOL 和DFP。 SOP 除了用于存儲器LSI 外,也廣泛用于規模不太大的ASSP等電路。在輸入輸出端子不超過10~40 的領域,SOP 是普及廣的表面貼裝封裝。引腳中心距1.27mm,引腳數從8~44。另外,引腳中心距小于1.27mm的SOP 也稱為SSOP;裝配高度不到1.27mm 的SOP 也稱為TSOP(見SSOP、TSOP)。還有一種帶有散熱片的SOP。
  12. SOW (Small Outline Package(Wide-Jype)) 寬體SOP。部分半導體廠家采用的名稱。
